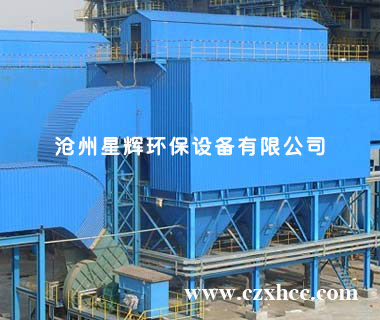

GD型系列管極式靜電除塵器
?
GD型系列管極式靜電除塵器產品介紹：
管極式靜電除塵器采用特殊的管狀三電極結構，對被捕集粉的適應性更為廣泛，同時在入口處增設了適當的預荷電電極，能用較短的電場達到較高的除塵效率，整個電場牢固可靠，而且價格較低。安裝、調整、維護使用方便，是中小型企業理想的除塵設備。
2、電場風速：推薦使用的工況電場風速為0.5-1.6m/min;粉塵比電阻較高或較低，應選用較低的風速。
|
內容/ 規格 |
3IIB |
5IIA |
5IIB |
7.5IIb |
10IIC |
15IIB |
15IIC |
18IIB |
20IIB |
30IIB |
40IIC |
|
一、形式 |
帶有輔助電極、管狀、陽極、魚刺形放電極的臥式器 |
||||||||||
|
1、有效段面積m2 |
3 |
5 |
5 |
7.5 |
10 |
14.3 |
14.3 |
17.5 |
20 |
30 |
40 |
|
2、煙氣處理量m3/h |
6480-10800 |
10800-14400 |
10800-21600 |
16200-32400 |
21600-43200 |
32400-64800 |
32400-64800 |
50400-81900 |
57600-86400 |
86400-140400 |
115200-187200 |
|
3、電場風速m/s |
0.6-1.0 |
0.6-0.8 |
0.6-1.2 |
0.6-1.2 |
0.6-1.2 |
0.6-1.2 |
0.6-1.2 |
0.8-1.3 |
0.8-1.2 |
0.8-1.3 |
0.8-1.3 |
|
4、正負極間距mm |
125 |
125 |
125 |
125 |
150 |
150 |
175 |
180 |
180 |
180 |
190 |
|
5、集塵極總面積m2 |
280 |
172 |
334 |
362 |
445 |
720 |
690 |
1648 |
1146 |
1484 |
1738 |
|
6、集塵極析打方式 |
浮動拔叉周期可調振打系統 |
||||||||||
|
7、電暈極振打方式 |
浮動拔叉周期可調振打系統 |
||||||||||
|
8、電暈線形式 |
魚刺線 |
||||||||||
|
9、電場內煙氣壓力mmH2O |
-250 |
||||||||||
|
10、阻力mm.H2O |
＜20 |
＜20 |
＜20 |
＜20 |
＜20 |
＜30 |
＜30 |
＜30 |
＜30 |
＜30 |
＜30 |
|
11、氣體允許*高溫度℃ |
300 |
||||||||||
|
12、設計效率% |
99 |
||||||||||
|
13、硅整流裝置容量（A/KV） |
0.1/60 |
0.1/60 |
0.1/60 |
0.2/60 |
0.2/60 |
0.2/60 |
0.2/60 |
0.4/72 |
0.4/72 |
0.4/72 |
0.7/80 |
|
14、硅整流裝置數量（臺） |
2 |
1 |
2 |
2 |
2 |
2 |
2 |
3 |
2 |
2 |
2 |
|
二、陽極振打用電動機組數量 |
2 |
1 |
2 |
2 |
2 |
2 |
2 |
6 |
2 |
2 |
2 |
|
三、陰極振打用電動機組數量 |
2 |
1 |
2 |
2 |
2 |
2 |
2 |
6 |
2 |
2 |
2 |
|
四、給料機用減速電機數量 |
2 |
1 |
2 |
2 |
2 |
2 |
2 |
3 |
2 |
2 |
2 |
|
五、設備總重（T） |
18 |
18 |
24 |
34 |
40 |
49 |
118 |
73 |
95 |
130 |
115 |
