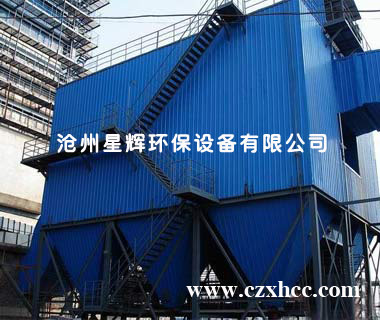

CDPK系列寬間距靜電除塵器
?
CDPK系列寬間距靜電除塵器 產品簡介：
CDPK（H）—10/2型， 適用于φ2.4×18mm或φ2.8×14mm回轉式烘干機（順流或逆流）H標號是耐蝕烘干機專用。
CDPK—10/2型 φ1.9/1.6×36m小型中空干回轉窯
CDPK—30/3型 φ2.4×44m左右的五級預熱回轉窯
CDPK—45/3型 兩臺并用，適用于φ4.0×60立筒式或四對預熱器回轉窯
CDPK—67.5/3型 適用于φ3.0×48m產量700t/d預分解回轉窯
CDPK—90/3型 適用于φ4×60m產量1000t/d預分解回轉窯
CDPK—108/3型 適用于大型回轉窯
CDPK型寬間距電除塵器主要是引進國外新設備，新技術，通過消化改進的一種新型高效率的除塵器。這種除塵器的能耗主要由設備阻力損失、由供電裝置、電加熱保溫和振打電動機等能耗組成，而其他除塵器的阻力損失為主要能耗。
運行當中，在總能耗中占有較大份額，電除塵器的阻力一般僅為200-300Pa，約為袋式除塵器的1/5，由于總的能耗較低，又很少更換易損件，所以運行費用比袋式除塵器等要低得多。這種除塵器是當前世界上*先進的高效除塵器之一。所謂“寬間距"就是除塵器的極板間距大于300mm，具體指400mm以上的極板間距。
寬間距電除塵器可捕集粒徑小于0.1um 的粒子、300-400℃的高溫?zé)煔猓粷袷匠龎m器不僅可除塵，還除去煙氣中的水霧和酸霧，當煙氣各參數發生一定范圍波動時，寬間距電除塵器仍能保持良好捕集性能。
CDPK型寬間距電除塵器的技術參數
| CDPK-10/2單室兩電場10m2 | CDPK-15/3單室三電場15m2 | CDPK-20/2單室兩電場20m2 | CDPK-30/30單室三電場30m2 | CDPK-45/3單室三電場45m2 | CDPK-55/3單室三電場55m2 | CDPK-67.5/3單室三電場67.5m2 | CDPK-90/2單室三電場90m2 | CDPK-108/30單室三電場108m2 | ||
| 電場有效斷面積(m2) | 10.4 | 15.6 | 20.25 | 31.25 | 44.43 | 56.8 | 67.54 | 90 | 108 | |
| 處理氣體量(m3/h) | 26000-36000 | 39000-56000 | 50000-70000 | 67000-112000 | 110000-160000 | 143000-200000 | 178000-244000 | 210000-324000 | 272000-360000 | |
| 總收塵面積(m2) | 316 | 620 | 593 | 1330 | 1960 | 3125 | 3739 | 454 | 5324 | |
| *高允許氣體溫度 (℃) |
＜250 | |||||||||
| *高允許氣體壓力(Pa) | ＋200--200 | |||||||||
| 阻力損失(Pa) | ＜200 | ＜300 | ＜200 | ＜300 | ＜300 | ＜300 | ＜300 | ＜300 | ＜300 | |
| *高允許含塵濃度(g/Nm3) | 30 | 60 | 30 | 80 | 60 | 80 | 80 | 80 | 80 | |
| 設計除塵效率(%) | 99.5 | 99.7 | 99.5 | 99.8 | 99.8 | 99.8 | 99.8 | 99.8 | 99.45-99.8 | |
| 設備外型尺寸 (長×寬×高) |
11440× 401 6×10784 |
15730× 4960 ×10096 |
12376× 5662 ×11765 |
18268× 6196 ×12599 |
20080× 8270 ×14604 |
23942× 8686 ×16531 |
24620× 9290 ×19832 |
25180× 9700 ×17200 |
25180× 9700 ×19200 |
|
| 設備本體總重量 (噸) |
43.5 | 84 | 68.7 | 104.36 | 134.66 | 162 | 197.5 | 240 | 314.2 | |
| 電場風速(m/min) | ||||||||||
